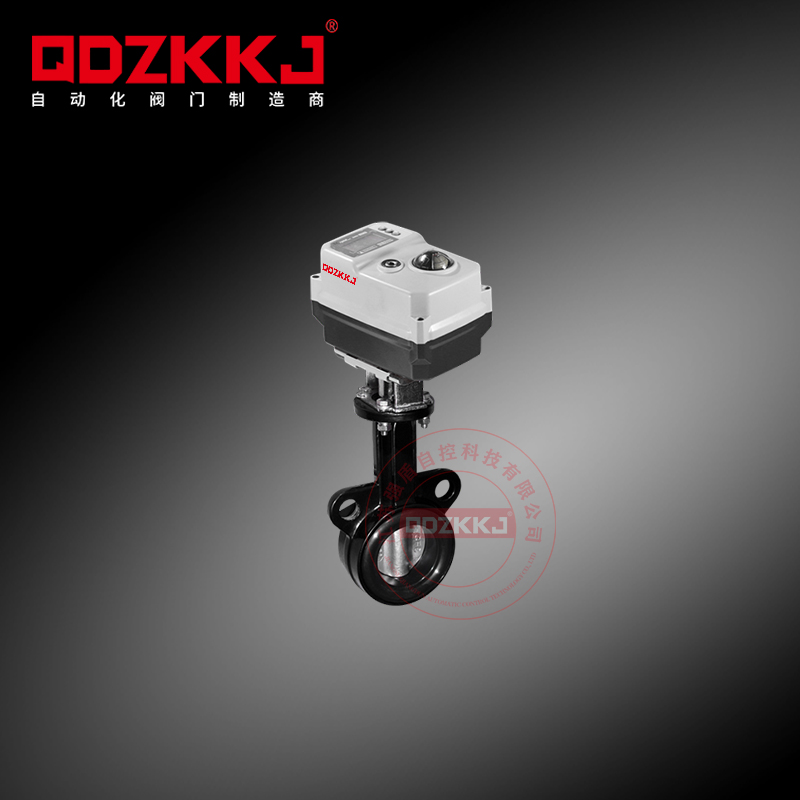

电动对夹蝶阀 QDZK-D971X-16C

扫码立即购买

18962377119

产品介绍

电动对夹蝶阀
产品概述
D971X电动蝶阀又叫电动对夹蝶阀或电动软密封蝶阀，具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点
1、电动蝶阀阀体只需极小的安装空间,任务原理容易牢靠。
2、电动蝶阀具有很大的流通性能，经过阀门的压力损失极小。
3、电动蝶阀具有十分明显的经济性，尤其是较大口径的蝶阀。
4、电动蝶阀阀体配合规范的凸面管道法兰。
5、电动蝶阀近似等百分比的流量特性，可用于调节或开关式控制。
6、电动蝶阀采用特殊的阀座密封合适于介质较干净的液体和气体。
技术参数

N系列电动执行器技术参数		D971X电动对夹蝶阀阀体参数
电源	AC220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	30N·M～2000N·M	公称压力	PN1.0、1.6MPa
任选功能	开关触点型、开度信号、智能调节型	阀轴材质	碳钢
动作范围	0～90°±5°	阀体材质	球墨铸铁（其他可订做）
动作时间	15秒/30秒/60秒	阀板材质	镀锌板（其他材质可订做）
环境温度	-30°～60°	阀座密封	EPDM、NBR
手动操作	附带手柄操作	结构形式	中线型
限位	电气、机械二重限位	温度	EPDM≤105℃、NBR≤68℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气、污水
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	用途广、整体造价低、流量大、流阻小

外形尺寸

公称通径DN	A	B	C	D	E	额定功率	额定电流
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32	15W	0.2A
50	155	353	62	104	43	15W	0.2A
65	155	362	70	104	46	15W	0.2A
80	155	368	89	104	46	15W	0.2A
100	208	392	106	115	52	25W	0.5A
125	208	407	120	115	56	25W	0.5A
150	208	446	132	115	56	25W	0.5A
200	256	489	164	127	60	50W	0.8A
250	256	514	200	127	68	50W	0.8A
300	256	568	238	127	78	90W	1.0A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
