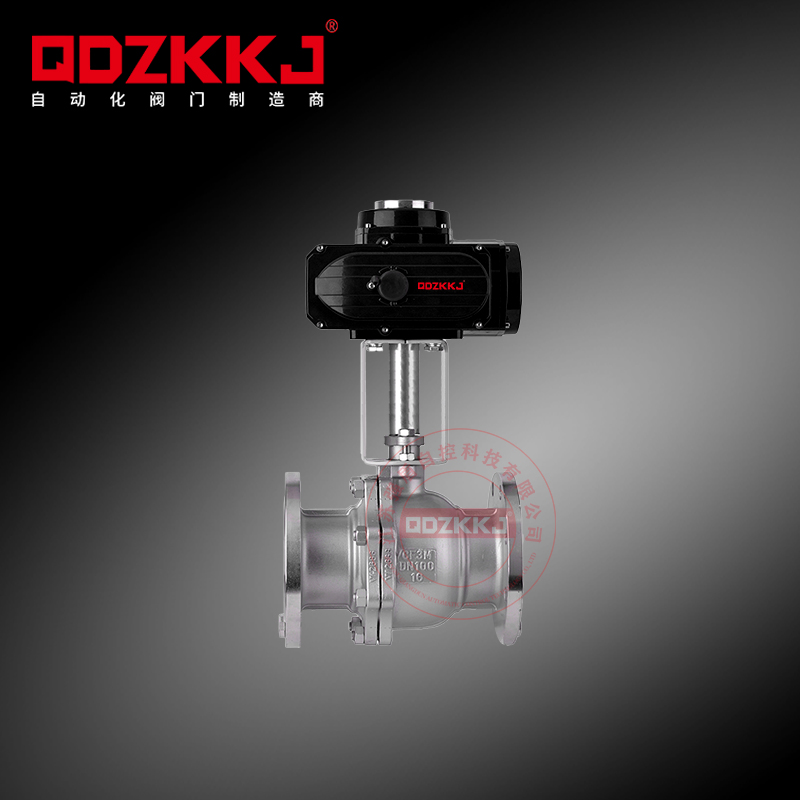

电动不锈钢法兰球阀高支架

扫码立即购买

18962377119

产品介绍

电动不锈钢法兰球阀
产品概述
Q941F电动美标/日标球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动美标/日标球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动美标/日标球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点
1、流体阻力小，电动美标/日标球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、电动美标/日标球阀装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动美标/日标球阀的密封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动美标/日标球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
技术参数

Q系列电动执行器技术参数		Q941F电动美标/日标球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	150Lb,300LB/10K、20K
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	适用介质	水、硝酸类、醋酸类、粘性流体、浆料等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、硝酸类、醋酸类、粘性流体、浆料等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	连线简单，结构紧凑、阻力小、动作稳定

美标150Lb外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	108	155	245	89	60.5	15W	0.2A
20	117	155	251	98	70	15W	0.2A
25	127	155	258	108	79.5	15W	0.2A
32	140	155	270	117	89	15W	0.2A
40	165	208	290	127	98.5	25W	0.5A
50	178	208	300	152	120.5	25W	0.5A
65	190	208	320	178	139.5	25W	0.5A
80	203	256	355	190	152.5	50W	0.8A
100	229	256	380	229	190.5	90W	1.0A
125	356	288	415	254	216	90W	1.0A
150	394	288	440	279	241.3	120W	1.2A
200	457	288	470	394	298.5	150W	1.2A

美标300Lb外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	140	155	245	95	66.5	15W	0.2A
20	152	155	251	117	82.5	15W	0.2A
25	165	155	258	124	89	15W	0.2A
32	178	208	270	133	98.5	25W	0.5A
40	190	208	290	156	114.5	25W	0.5A
50	216	256	300	165	127	50W	0.8A
65	241	256	320	190	149	50W	0.8A
80	283	256	355	210	168	90W	1.0A
100	305	288	380	254	200	120W	1.2A
125	381	288	415	279	235	120W	1.2A
150	403	288	440	318	270	150W	1.2A

日标10K外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	108	155	245	95	70	15W	0.2A
20	117	155	251	100	75	15W	0.2A
25	127	155	258	125	90	15W	0.2A
32	140	155	270	135	100	15W	0.2A
40	165	208	290	140	105	25W	0.5A
50	178	208	300	155	120	25W	0.5A
65	190	208	320	175	140	25W	0.5A
80	203	256	355	185	150	50W	0.8A
100	229	256	380	210	175	90W	1.0A
125	356	288	415	250	210	90W	1.0A
150	394	288	440	280	240	120W	1.2A
200	457	288	470	330	290	150W	1.2A

日标20K外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	140	155	245	95	70	15W	0.2A
20	152	155	251	117	75	15W	0.2A
25	165	155	258	124	90	15W	0.2A
32	178	208	270	133	100	25W	0.5A
40	190	208	290	156	105	25W	0.5A
50	216	256	300	165	120	50W	0.8A
65	241	256	320	190	140	50W	0.8A
80	283	256	355	200	160	90W	1.0A
100	305	288	380	225	185	120W	1.2A
125	381	288	415	270	225	120W	1.2A
150	403	288	440	305	260	150W	1.2A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
