法兰连接氟衬里蝶阀的工作原理是什么

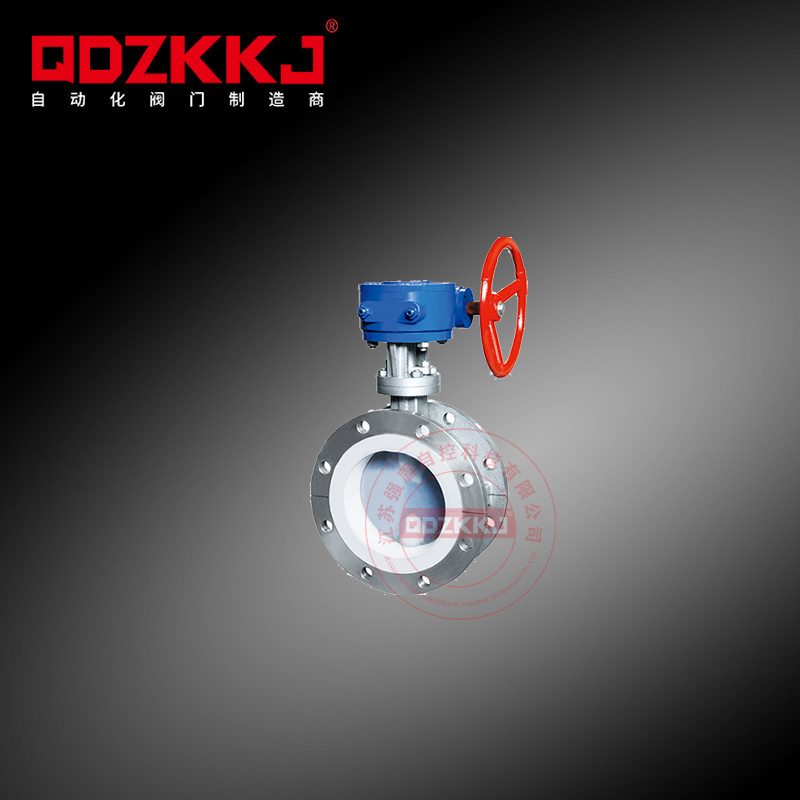

法兰连接氟衬里蝶阀是一种特殊设计的阀门，主要用于处理腐蚀性较强的介质。其工作原理基于蝶阀的基本构造，但关键在于其内部零件采用了氟塑料衬里材料以增强防腐蚀性能。


具体工作原理如下：


1. 构造：

   这类阀门采用对分两片式阀体组合，阀座与阀体内壁一体成型，衬上耐腐蚀的聚全氟乙丙烯（PTFE，即氟塑料）或其他氟塑料材料，以保证阀体与接触到的腐蚀性介质隔离。


2. 蝶板动作：

   蝶阀的核心部件是蝶板，它是一个围绕阀轴旋转的盘形结构。当操作阀杆时，蝶板会绕着中心轴线做旋转运动。


3. 启闭过程：

   当阀门需要打开时，通过外部驱动装置（如手柄、涡轮或电动执行机构）转动阀杆，带动蝶板从关闭位置（垂直于管线方向）旋转到开启位置（平行于管线方向）。当蝶板旋转到90°时，阀门完全打开，介质可以通过阀体中心自由流动；反之，当蝶板旋转回初始位置时，阀门则完全关闭，阻止介质流通。


4. 密封特性：

   氟衬里蝶阀采用四极密封结构，即在阀座与蝶板之间的接触面上设有严密的密封设计，并配置耐温抗老化性能好的弹性衬垫，确保在关闭状态下介质不会泄露。


5. 流量调节：

   蝶板可以根据需要旋转至不同的角度，从而实现对管道内介质流量的精确调节。


总结来说，法兰连接氟衬里蝶阀的工作原理是利用蝶板旋转实现管道内的启闭和流量控制，同时凭借其内衬的氟塑料材料，使其特别适应于处理那些对金属材质有强烈腐蚀性的流体。
