在现代工业中，阀门作为流体控制系统中的关键部件，其设计与功能直接影响到整个系统的效率和安全性。气动衬氟蝶阀因其卓越的防腐性能和灵活的操作方式，广泛应用于化工、制药、食品等多个行业。本文将通过详细的内部结构图解，带您一探气动衬氟蝶阀的奥秘。

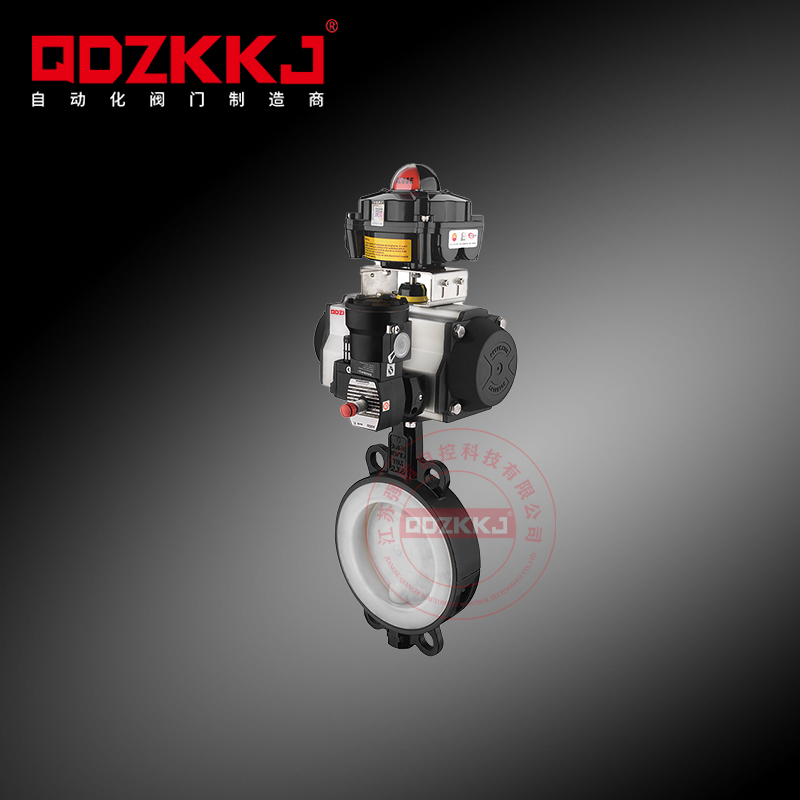

气动衬氟蝶阀是一种利用气动执行机构驱动蝶板进行开启或关闭操作的阀门，其关键部件衬有氟塑料，具有优异的耐腐蚀性。其主要结构包括阀体、蝶板、阀杆、密封圈和气动执行机构。
气动衬氟蝶阀的阀体通常由铸铁或不锈钢材料制成，内部衬有一层氟塑料（如PTFE、FEP等），以提供良好的耐腐蚀性能。阀体的设计需确保流体流动顺畅，减少流体阻力，同时承受一定的压力和温度。
蝶板是气动衬氟蝶阀的核心部件，通过旋转动作来控制流体的通断。蝶板也衬有氟塑料，防止流体介质对其侵蚀。蝶板通常采用双偏心或三偏心设计，以减少启闭时的摩擦力，提高密封性能。
阀杆连接蝶板与气动执行机构，传递执行机构的驱动力使蝶板旋转。为保证操作的灵活性和耐久性，阀杆通常采用不锈钢或其他高强度材料制成，并进行防腐处理。
密封圈位于阀体和蝶板之间，确保阀门在关闭状态下的严密性。气动衬氟蝶阀的密封圈一般由氟塑料制成，具有优异的耐高温和耐化学腐蚀性能，确保在各种苛刻工况下的稳定运行。
气动执行机构是气动衬氟蝶阀的驱动装置，通过压缩空气作为动力源，驱动阀杆及蝶板旋转。气动执行机构包括气缸、活塞、控制阀等组件，其设计决定了阀门的响应速度和操作精度。
气动衬氟蝶阀的工作原理基于气动执行机构通过气源压力驱动阀杆旋转，从而带动蝶板开启或关闭。具体操作过程如下：
开启过程：当控制系统发出开启信号时，气动执行机构的控制阀打开，压缩空气进入气缸推动活塞运动，带动阀杆和蝶板旋转至开启位置。
关闭过程：当控制系统发出关闭信号时，控制阀关闭，气缸内的压缩空气通过排气口排出，活塞在弹簧力的作用下回位，带动阀杆和蝶板旋转至关闭位置。
通过上述操作，气动衬氟蝶阀能够实现对流体介质的精确控制，适用于各种复杂工况。
气动衬氟蝶阀的阀体和关键部件均衬有氟塑料，使其在强酸、强碱等腐蚀性介质中具有极高的稳定性。相比传统阀门，衬氟蝶阀在化工、制药等行业中表现尤为出色，能够有效延长使用寿命，减少维护成本。
气动执行机构的应用，使得气动衬氟蝶阀具有快速响应和精确控制的特点。其启闭时间短，适用于频繁操作的工况，且自动化程度高，便于集成到现代化的控制系统中，提高整体操作效率。
气动衬氟蝶阀结构相对简单，零部件数量少，维护方便。其紧凑的设计使得安装空间要求低，适用于各种安装环境，特别是在空间受限的场合尤为适用。
尽管气动衬氟蝶阀具有高耐用性，但为了保证其长期稳定运行，定期的维护保养是必不可少的。以下是一些维护建议：
定期检查密封圈：密封圈作为关键密封部件，应定期检查其磨损情况，及时更换以保证密封性能。
清洁气动执行机构：气动执行机构的气缸和活塞需要保持清洁，防止灰尘和杂质进入影响其正常工作。
润滑阀杆：定期对阀杆进行润滑，减少摩擦，提高操作灵活性和耐久性。
检查气源：确保气源压力稳定，避免因气源问题导致阀门操作异常。
气动衬氟蝶阀凭借其优异的耐腐蚀性能、高效的操作性能和简单的结构设计，成为工业流体控制系统中的重要选择。通过本文的详细图解和解析，相信读者对气动衬氟蝶阀的内部结构和工作原理有了更深入的了解。
在选择和使用气动衬氟蝶阀时，了解其内部结构和工作原理，不仅有助于正确选型，还能在实际应用中发挥其性能。希望本文对您的工作和学习有所帮助，助您在工业领域取得更大的成就。
